閘門開度雙荷重儀的功能及工作原理

閘門開度雙荷重儀是一種集開度檢測與荷重檢測于一體的智能型測控裝置，以下是對其的詳細介紹：

一、主要功能

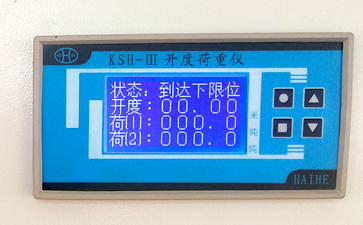

閘門開度雙荷重儀的主要功能是檢測閘門開起高度和啟閉機荷載，以數值的形式通過儀表顯示屏顯示出來。同時，它自身還帶有上限位、下限位、超載、欠載等繼電器輸出功能，可以通過程序來實現相應的控制。

二、工作原理

1. ?開度檢測?：閘門開度雙荷重儀通過測量閘門的上下移動位置，將其轉化為與之對應的旋轉角度，進而通過光電編碼器轉換成數字編碼。這一過程中，關鍵在于將起動螺桿的上下移動距離轉換為旋轉角度。為了實現這一轉換，通常在啟閉機閘室內起動螺桿的側面安裝一個傳動齒輪。當啟閉機螺桿升落閘門時，會帶動該齒輪旋轉，其旋轉角度便成為編碼器的計數依據。為了提高測量的精度，通常會在光電編碼器內加裝一次齒輪傳動裝置，以增大傳動比來提高測量的準確性。
2. ?荷重檢測?：閘門開度雙荷重儀基于物理學中的浮力定理和壓力定理，通過測量閘門的面積，結合水壓力的數據，可以計算出閘門承受的荷重大小。當水流通過閘門時，會對閘門產生一定的水壓力，這個壓力與閘門的開度以及水流速度等因素有關。通過安裝在閘門附近的傳感器，可以實時監測到這一壓力數據。同時，在閘門上設置兩個荷重傳感器，分別用于監測閘門的上游和下游荷載情況。這兩個傳感器能夠?qū)⒑奢d轉化為電信號，并傳輸給控制系統進行處理。

三、設備構成

閘門開度雙荷重儀需要配合閘門開度傳感器和荷重傳感器兩種傳感器來使用。單開度雙荷重儀即需要配一個開度傳感器和兩個荷重傳感器來使用，以檢測一路開度和兩路荷重。

四、主要用途

閘門開度雙荷重儀廣泛應用于水利樞紐中的水工金屬結構設備中，對于保障閘門和啟閉機的安全運行起到了至關重要的作用。

1. ?實時監測?：閘門開度雙荷重儀能夠準確測量閘門的開度，并將數據傳輸給中央控制系統，使工程管理者可以實時掌握閘門的開度情況，從而做出及時和準確的決策。同時，它還能實時記錄荷載的變化情況，為分析閘門的工作狀態提供更多的參考依據。
2. ?優化調度?：通過收集和分析閘門開度和荷載的數據，工程管理者可以更加精確地掌握閘門的運行狀態，進而制定更為合理的調度計劃。這不僅可以減少人為誤操作和事故的發生，還可以降低工程維護成本和損失，提高整體運行效率。
3. ?自動報警?：一旦發現荷載超過設定閾值，閘門開度雙荷重儀可以自動報警，提醒管理者及時采取措施，避免事故的發生。
4. ?數據遠傳?：閘門開度雙荷重儀具有數據遠傳功能，可以將數據實時傳輸?shù)竭h程監控中心，使得管理者可以隨時隨地掌握閘門的運行狀態，為遠程監控和集中管理提供了極大的便利。

五、選購建議

在購買閘門開度雙荷重儀時，建議考慮以下因素：

1. ?品牌信譽?：選擇知名品牌和信譽良好的供應商，以確保產品的質量和售后服務的可靠性。
2. ?產品性能?：關注產品的測量精度、穩定性、可靠性以及使用壽命等指標，以滿足實際應用的需求。
3. ?價格因素?：在保證產品性能和質量的前提下，合理考慮價格因素，選擇性價比較高的產品。

綜上所述，閘門開度雙荷重儀在水利工程中發揮著不可替代的作用，其精確測量、實時監測和自動報警功能使得閘門和啟閉機的運行更加安全、高效和可靠。
